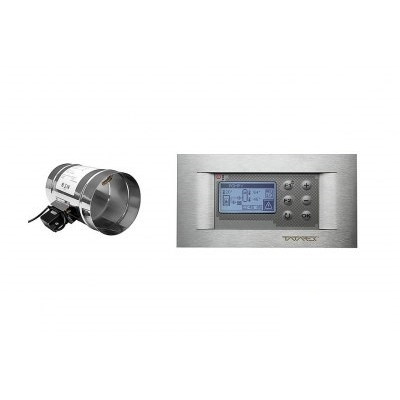

Elektroninis židinio reguliatorius RT-08G

Židiniams su vandens kontūru skirtas mikroprocesorinis reguliatorius su grafiniu ekranu, kuris droseline sklende valdo degimo procesą.

RT-08G TATAREK – tai mikroprocesorinis reguliatorius su grafiniu ekranu, kuris valdo degimo procesą (centrinį šildymą ir vandens pašildymą), kai šilumos šaltinis yra židinys su vandens kontūru. Židinio veikimas reguliuojamas droseline sklende, kuri valdo degimo procesą. Pagrindinė reguliatoriaus funkcija – palaikyti nustatytą židinio vandens kontūro temperatūrą. Reguliatoriuje taip pat įtaisyti trys temperatūros jutikliai. Šiuo prietaisu užtikrinama automatinė centrinio šildymo sistemos, vandens pašildymo sistemos arba sistemos su papildomu katilu priežiūra.

Pagrindiniai techniniai parametrai:

- Elektros maitinimas: 250 V / 50 Hz

- Elektros energijos sunaudojimas be apkrovos: 5 W

- Didžiausia prisijungimo galia: 750W

- Eksploatavimo sąlygos: 0-50 °C, drėgmė 10-90 %, be kondensacijos

- Apsaugos lygis: IR41 - Saugiklis: 6,3 A / 250 V

- Siurblio reguliavimo išėjimų skaičius: 3x250 W/ 230 V / 50 Hz

- Beįtampių reguliavimo išėjimų skaičius: 1

- Vandens temperatūros jutiklių skaičius: 3xKTY81 (0 ... +100 °C)

- Temperatūros matavimo tikslumas : 2 °C

- Temperatūros lygio pasiskirstymas: 0,5 °C

Reguliatoriaus įranga ir pagrindinės funkcijos:

- Nuolatinis 100 mm, 120 mm arba 150 mm skersmens droselinės sklendės, kuri valdo oro tiekimą į degimo kamerą ir degimo procesą židinyje, reguliavimas.

- Optimalus degimo procesas židinyje su vandens kontūru.

- Vandens pašildymo katilo siurblio ir dviejų centrinio šildymo siurblių reguliavimas.

- Siurblių įjungimo / išjungimo temperatūros histerezė.

- Visų parametrų, darbo režimų ir avarinių situacijų rodymas grafiniame skystųjų kristalų ekrane.

- Trys temperatūros jutikliai (skirti matuoti vandens kontūro temperatūrai ir temperatūrai vandens pašildymo katile).

- Kito šilumos šaltinio blokavimas tuo metu, kai židinys sistemai tiekia pakankamai šilumos.

- Vandens pašildymo katilo apsaugos nuo perkaitimo funkcija (aukščiausia vandens pašildymo temperatūra, prie kurios katilas išjungiamas).

- Integruota termostato funkcija, kuri leidžia nustatyti norimą karšto vandens temperatūrą tam tikru laiko režimu.

- Galimybė įjungti reguliatoriaus „Vasaros“ darbo režimą, kai kaitinamas tik vandens pašildymo katilas.

- Galimybė keisti darbo režimą, kai neveikia vandens pašildymas.

- Sinchroninio centrinio šildymo ir vandens pašildymo siurblių darbo galimybė.

- Ilgas vandens pašildymo siurblio darbo procesas, kuris apsaugo nuo staigaus židinio įdėklo temperatūros padidėjimo įšildžius katilą.

- Galimybė reguliuoti droselinę sklendę rankiniu būdu.

- Automatinis droselinės sklendės uždarymas baigiantis degimo procesui – ši funkcija neleidžia atvėsti židinio įdėklui ir patalpai.

- Automatinis droselinės sklendės uždarymas nutrūkus elektros maitinimui.

- Garsinis pavojaus signalas jutiklių gedimo ir sistemos perkaitimo atveju.

- „Anti-stop“ funkcija, skirta nešildymo sezono siurblio apsaugai.

- Šildymo sistemos apsaugos nuo užšalimo funkcija.
